AU5327: 8 路输出、四路锁相环、频率转换抖动衰减器

概述：

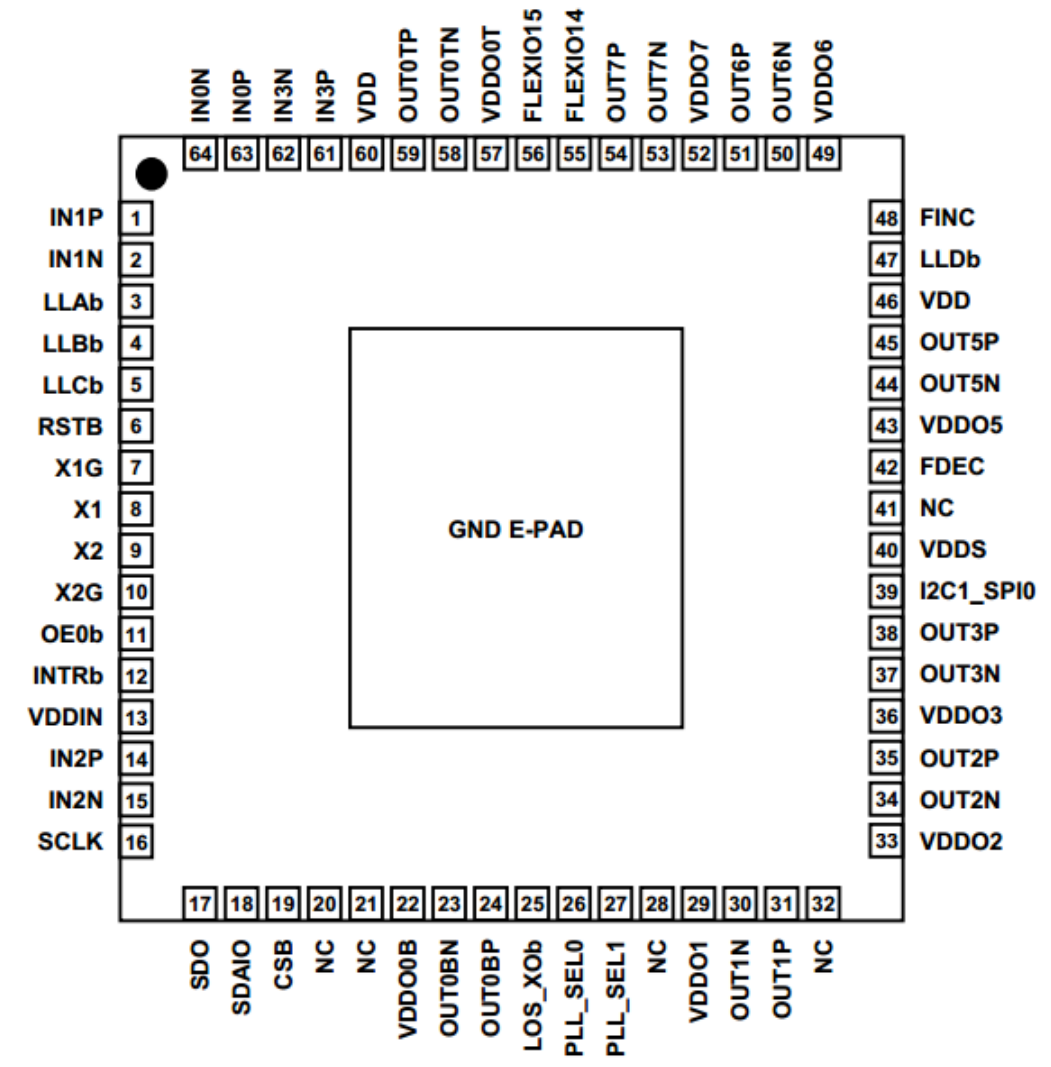

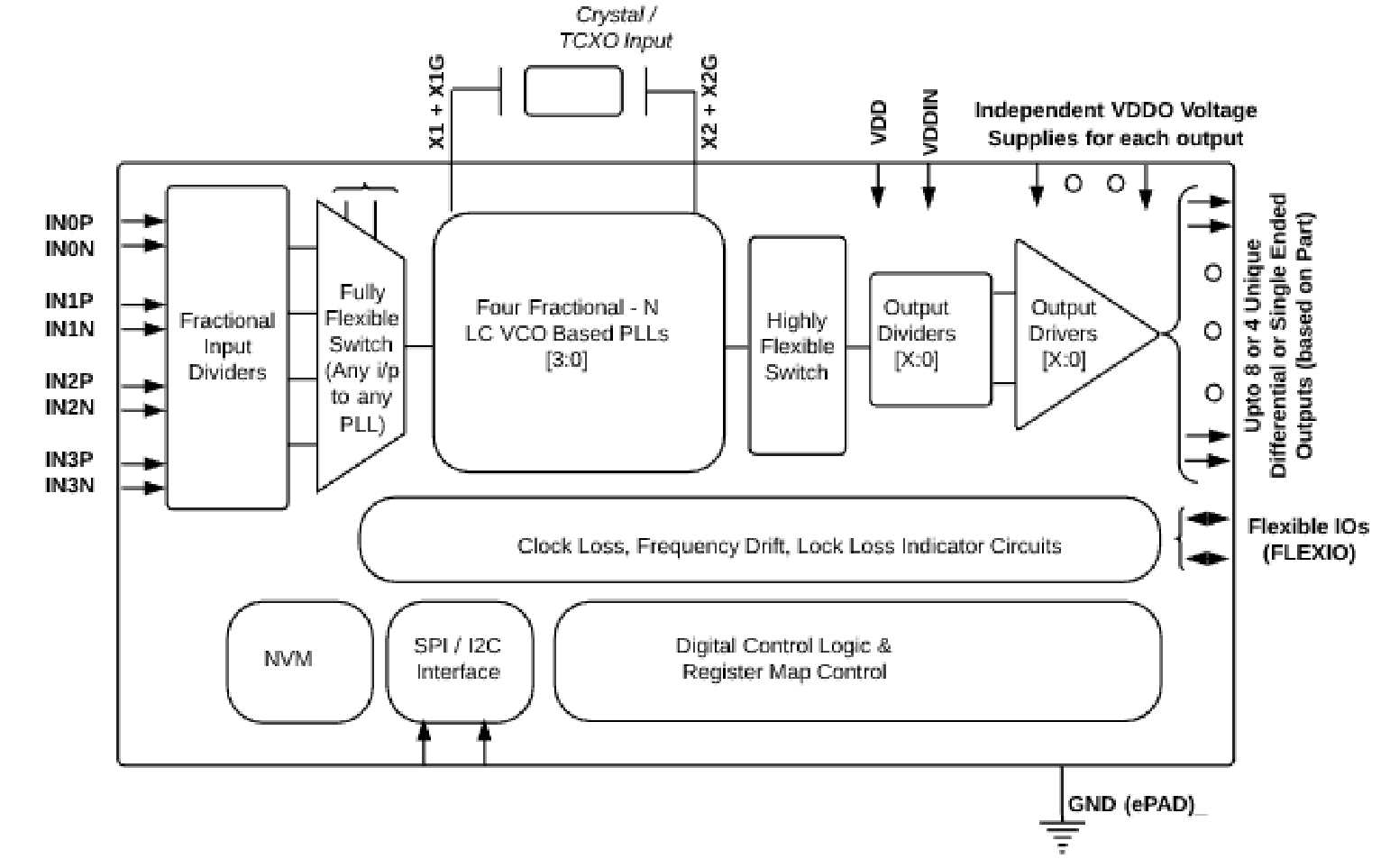

AU5327 是一款可编程的四路基于 PLL 的抖动衰减时钟合成器部件，提供灵活的输入到输出频率转换选项。该合成器最多支持 4 个输入时钟，并提供 8 个时钟输出。时钟输出以高度灵活的方式从 4 个 PLL 派生。对于工厂预编程器件，它完全可通过 I2C/SPI 接口或片上支持两次可编程非易失性存储器进行编程。通过使用先进的设计技术，它提供出色的积分抖动性能和低频偏声性能，同时在-40 °C 至 85 °C 的环境温度范围内可靠地工作。在时钟切换瞬变和可重复的输入到输出延迟方面，该芯片拥有出色的瞬变性能特性。

型号

AU5327BC1：VDDIN =3.3V，VDD = 1.8V/2.5V/3.3V，VDDIO =VDD

AU5327BC2：VDDIN =3.3V，VDD = 1.8V/2.5V/3.3V，VDDIO =VDDIN

其中AU5327BC2可以无缝兼容替代停产型号AU5317AC0。

应用

•载波以太网

•OTN 设备

•微波回传

•千兆以太网

•无线基础设施

•网络线卡

•小型蜂窝

•数据中心/存储

•SONET/SDH

•测试/仪器仪表

•广播视频

特性

• 灵活的四 PLL 频率转换，共用输入时钟：四路基于单个输入的小数分频输出域

• 带有集成 VCO 和可编程环路滤波器（1 mHz 至 4kHz）的全集成小数 N 分频 PLL

• 支持宽频输入输出

  o 差分输出从 8 KHz 至 2.1 GHz

  o 单端输出从 8 KHz 至 250 MHz

  o 在某个输出上，支持 1 Hz 频率

  o 差分输入从 8 KHz 至 2.1 GHz

  o 单端输入从 8 KHz 至 250 MHz

  o 多个晶体/XO/TCXO/OCXO 支持

• LVPECL、CML、HCSL、LVDS 和 LVCMOS 输出

• 150 fs 典型 rms 积分抖动性能

• 同步、保持或自由运行工作模式

• 满足 G.8262 EEC Option 1,2(Sync E)

• 无中断输入时钟切换：自动或手动

  o 低于 50 ps 的相位增建模式瞬变

  o 带可编程斜率的相位传递

  o 带可编程斜率的准同步时钟的频率斜坡

  o 针对输入频率跳变的可靠的快速周跳和频率跳变检测（针对大频率跳变的干净频率跟踪）

• 出色的近端波相位噪声性能，不含外部分立VCXO 或无源外部滤波器

• 数字控制振荡器模式：至 0.005 ppb

• 可编程的输出延迟控制

• 用于切换准同步时钟的可编程频率斜坡斜率

• 指示器：失锁、时钟丢失、频率漂移

• 每次芯片上电的可重复输入到输出延迟

  o 零延迟缓冲器模式也可能在任一 PLL 上实现

  o 输出唤醒也可能与独立时钟同步
